Zer dira lurpeko kableak instalatzeko tresnak eta nola hobetzen dute proiektuaren eraginkortasuna?

Abstraktua

Lurpeko energia eta komunikazio sareak azkar hedatzen ari dira, hiriek azpiegitura seguruagoak, fidagarriagoak eta bisualki garbiagoak bilatzen dituztelako. Eraldaketa honen erdigunean daudeLurpeko kableak instalatzeko tresnak, eraikuntzaren abiadura ez ezik, segurtasuna, kableen iraupena eta epe luzerako sistemaren errendimendua ere zehazten dutenak. Artikulu honek lurpeko kableak instalatzeko tresnen ekosistema osoa aztertzen du, gako-hitzekin zabaldutako aldaerak barne, hala nola lurpeko kableak tiratzeko tresnak, kableak jartzeko ekipoak, kanalizazio-sistemak, winches, arrabolak eta tentsioa kontrolatzeko gailuak. Industriako praktiketatik eta ingeniaritza-logiketatik abiatuta, tresna hauek nola funtzionatzen duten, non aplikatzen diren eta EEAT estandar modernoekin bat etorriz arduraz hautatzen diren azaltzen dugu. Eztabaida fabrikazio-esperientziaren araberakoa daNingbo Lingkai Electric Power Equipment Co., Ltd.eta sustapen-erreklamazioetan baino balio praktikoan oinarritzen da.

Aurkibidea

• Lurpeko kableak instalatzeko tresnak ulertzea
• Zergatik lurpeko instalazioak ekipamendu espezializatuak eskatzen ditu
• Zabaldutako gako-hitzak eta tresna-kategoriak azaldu dira
• Lurpeko kableak instalatzeko tresnen oinarrizko motak
• Tresna hauek nola hobetzen duten segurtasuna eta kableen osotasuna
• Proiektuen agertoki ezberdinetarako hautaketa-irizpideak
• Instalazio-tresna arrunten konparazio-taula
• Industria aplikazioak eta erabilera kasuak
• EEAT Erremintaren Fabrikazioan eta Erabileran
• Maiz egiten diren galderak
• Ondorioa eta hurrengo urratsak

Lurpeko kableak instalatzeko tresnak ulertzea

Lurpeko kableak instalatzeko tresnak lur azpian instalatutako kable elektrikoak edo komunikazio-kableak gidatzeko, tiratzeko, babesteko eta tentsiorako diseinatutako gailu mekaniko eta hidraulikoen talde espezializatu bati erreferentzia egiten diote. Gainetik lotzeko tresnak ez bezala, lurpeko sistemek ingurune mugatuetan funtzionatzen dute, hala nola hodiak, hodiak, lubakiak eta tunelak.

Tresna hauek marruskadura, makurtze-erradioa, trakzio-esfortzua eta lerrokatze-zehaztasuna kudeatzeko diseinatuta daude. Tresneria desegokiek kablearen estalkiaren kalteak, isolamenduaren hutsegiteak edo zahartze goiztiarra eragin ditzakete, erreminta hautatzea ingeniaritza erabaki kritikoa bihurtuz gero logistikoki baino.

Zergatik lurpeko instalazioak ekipamendu espezializatuak eskatzen ditu

Kableak lur azpian instalatzeak aireko sistemetan ez dauden erronkak dakartza. Horien artean, bideratze-bide ikusezinak, marruskadura-koefiziente handiagoak, sarbide mugatuak eta segurtasun-baldintza zorrotzagoak daude. Lurpeko kableak instalatzeko tresnak arazo horiei aurre egiteko bereziki diseinatuta daude.

• Ikusgarritasun murriztua eta zuzenketa aukera mugatuak instalazioa hasten denean
• Esfortzu mekaniko handiagoa hodiaren marruskadura eta bihurguneen ondorioz
• Kable termikoarekin eta hezetasunarekin lotutako kalteak izateko arrisku handiagoa
• Hiri-segurtasun eta ingurumen-arau zorrotzagoak

Zabaldutako gako-hitzak eta tresna-kategoriak azaldu dira

Lurpeko Kable Instalatzeko Tresnen esparrua guztiz ulertzeko, erabilgarria da industrian erabili ohi den terminologia zabaltzea. Aldaera hauek maiz funtzioa deskribatzen dute produktu guztiz bereiziak baino.

• Lurpeko kableak tiratzeko tresnak
• Lurpeko sistemetarako kableak jartzeko ekipoak
• Kabledun kabreak eta tiratzeko makinak
• Hodi-barraketarako eta kanalizazio-sistemak
• Lubaki eta hodietan sartzeko kable-arrabolak
• Tentsioa kontrolatzeko eta kontrolatzeko gailuak

Lurpeko kableak instalatzeko tresnen oinarrizko motak

• Kableen Winchak– Distantzia-indar kontrolatua ematea distantzia luzeko instalazioetarako
• Duct Rodders– Pilotu-lerroak hodietatik gidatzeko erabiltzen da kablea tiratu aurretik

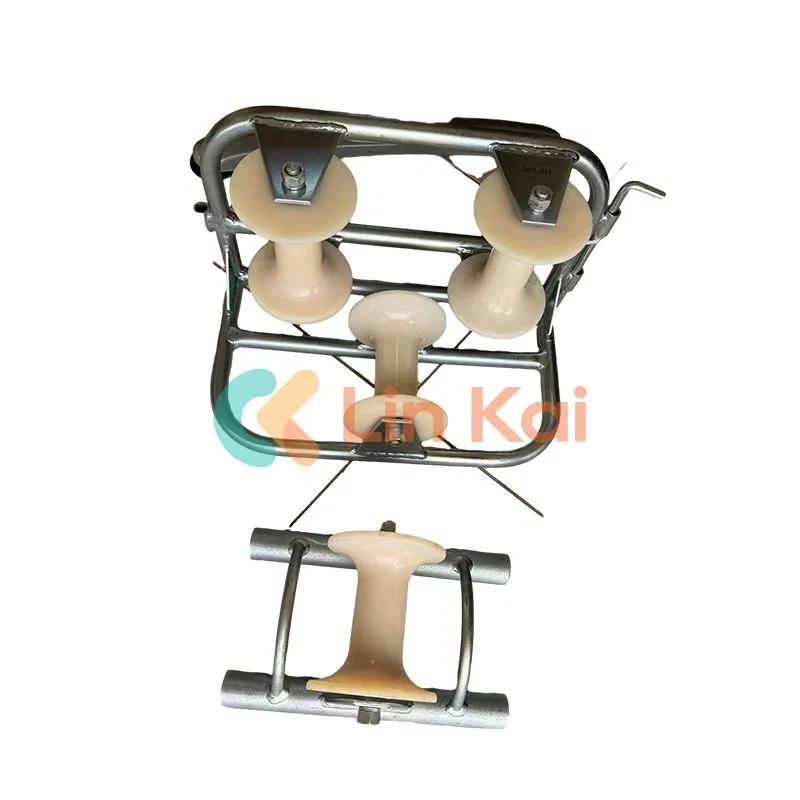

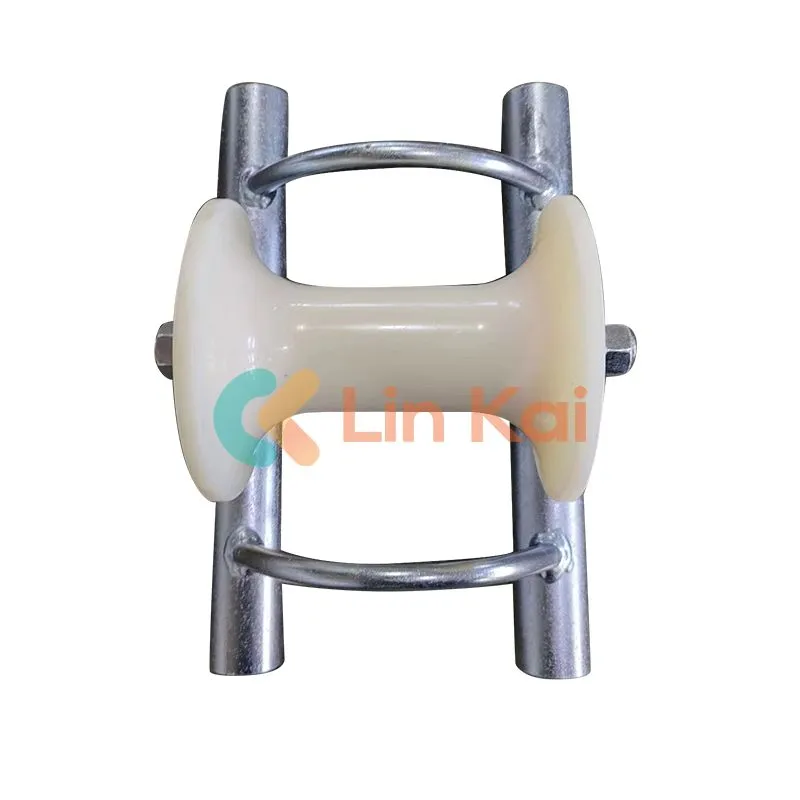

• Kable arrabolak– Marruskadura murriztea eta kableen estalkiak babestea sarrera eta irteera puntuetan
• Grips tiraka– Lotu kableak uniformeki tentsiodun tiraketan
• Tentsio-neurgailuak– Kontrolatu tiraketa indarra kableen mugak gainditzeko

Tresna hauek nola hobetzen duten segurtasuna eta kableen osotasuna

• Eskuzko manipulazio txikiagoak lesio arriskua murrizten du
• Tentsio kontrolatuak eroaleak luzatzea eragozten du
• Makurtze-erradio optimizatuak isolamendu-geruzak babesten ditu
• Marruskadura murriztuak tiraketan zehar bero-pilaketa murrizten du

Proiektuen agertoki ezberdinetarako hautaketa-irizpideak

• Kablearen diametroa eta pisua
• Ibilbidearen luzera eta bihurgune kopurua
• Hodiaren materiala eta barruko gainazaleko egoera
• Hiri eta landa instalazioen mugak

Instalazio-tresna arrunten konparazio-taula

Industria aplikazioak eta erabilera kasuak

• Hiri elektrikoa banatzeko sareak
• Energia berriztagarrien sareko konexioak
• Industri plantako azpiegitura
• Telekomunikazio eta zuntz optikoko sistemak

EEAT Erremintaren Fabrikazioan eta Erabileran

EEATren ikuspuntutik, lurpeko kableak instalatzeko tresnek espezializazio egiaztagarrien, fabrikazio prozesu gardenen eta eremuko errendimendu frogatuaren laguntza izan behar dute. Hala nola, fabrikatzaileakNingbo Lingkai Electric Power Equipment Co., Ltd.lerrokatu produktuaren diseinua nazioarteko instalazio estandarrekin eta mundu errealeko ingeniaritza-eskakizunekin.

Maiz egiten diren galderak

Zerk zehazten du lurpeko kableentzako tira-indar egokia?

Tiraketa indarra kablearen pisuak, hodiaren luzerak, marruskadura koefizienteak eta bihurgune kopurua eta erradioak eragiten du. Praktikan, instalatzaileek erabiltzen dute tentsioaren monitorizazioa eta ibilbidearen kalkuluak kablearen fabrikatzaileak baimendutako mugen barruan kargak tiratzeko.

Nola aukeratzen dut kastanoaren karanoaren eta danborren karanoaren artean?

Kapstan karanoa nahiago izaten da etengabeko tiraketa behar duzunean kontrol onarekin eta tiraketa luzeak kudeatzeko soka begizta erabiliz. sistema. Danbor-tornoak ohikoak dira tira-lerroa danborran bertan gordetzea nahi duzunean. Zure erabakiak gunearen diseinua, tiraren luzera eta lerroen kudeaketa beharrak, eta nola tentsioa kontrolatzeko asmoa duzu.

Benetan behar al dut hodi-barra bat edo hodi bat besterik gabe arrantza dezaket hoditik?

Hodi labur, garbi eta zuzenetarako, eskuzko arrantzak funtziona dezake. Baina hodi-barrak (erroaleen barra-sistema) askoz ere fidagarriagoa da denbora luzez ibilbideak, hodi zaharragoak edo bihurgune anitz dituzten ibilbideak. Entsegu-akatsak murrizten ditu, lan-denbora murrizten du eta inprobisatutako tirak eragindako kalteak saihesten laguntzen du.

Zein da kablea tiratzeko heldulekuak, sareko galtzerdiak eta konektore birakarien artean?

Tiratzeko heldulekuek (sarezko galtzerdiak) karga kablearen jakaren atal luzeago batean banatzen dute, lokalizatutako estresa murrizteko. Konektore birakarien artean kokatzen dira tira-lerroa eta heldulekua bihurguneak murrizteko, zeina garrantzitsua den bihurguneetatik tiratzerakoan edo soka biratu daitekeenean. Elkarrekin erabilita, babestu dezakete bai kableen osotasuna bai instalazioaren kalitatea.

Nola saihes dezakete kable-arrabolek hodietako sarrera puntuetan kableen kalteak?

Sarrera-puntuak arrisku handiko guneak dira, kablea espazio libretik hodi itxi batera igarotzen delako. Arrabolek kablea leunki gidatzen dute, jaka murrizten dute urradura, eta bihurgune erradio seguruagoa mantendu. Hau bereziki garrantzitsua da MV/HV kable astunetarako edo ibilbidea sartu eta gero berehala biratzen denean.

Noiz erabili behar dut lubrifikatzailea, eta zein mota da egokia?

Lubrikatzailea erabili ohi da marruskadura handia izango dela aurreikusten denean: hodi luzeak, bihurgune anitzak, kanalizazio barrualde zakarrak edo kableen diametro handiagoak. Erabili kable bidez onartutako tira-lubrikatzaile bat zure kablearen jakaren materialarekin eta tokiko ingurumen-eskakizunekin bateragarria. Saihestu hori lubrifikatzaile "generikoak". jakak degradatu edo hondakinak utzi ditzake.

Nola kalkulatzen ditut marruskadura eta tentsioa tira hasi aurretik?

Tiroaren aurreko ebaluazioak ibilbideen mapak, bihurguneak zenbatzea, kanalizazioen ikuskapena eta tentsioa kalkulatzeko metodoa barne hartzen ditu (askotan kablearen pisuan oinarrituta, marruskadura-suposizioak eta tolestura-biderkatzaileak). Arrisku handiagoko tiraketetarako, taldeek kalkulu hauek denbora errealeko tentsioaren neurketarekin konbina ditzakete instalazioan zehar hipotesiak balioztatzeko eta gainkarga saihesteko.

Zein tresnak laguntzen dute makurtze-erradio minimoa mantentzen instalazioan?

Makurtze-erradioa arrabolen hautapen egokiaren bidez babesten da, norabide aldaketak gertatzen diren izkinako arrabolen bidez eta bat-batean saihesten duten tiraketa metodo kontrolatuen bidez. txorak. Kable sentikorretarako, instalatzaileek erradio-gidak gehi ditzakete edo erradio handiagoak mantentzeko diseinatutako harilak erabil ditzakete, barne eroaleen arriskua murriztuz eta isolamenduaren kalteak.

Nola jakin dezaket kanala garbi dagoen ala ez kableari tira egin aurretik?

Ohiko pausoak hodiaren hagaxka egitea, mandril bat tiratzea (barneko sakea berresteko) eta probako tira-lerro bat erabiltzea dira. Ingurune zailetan, taldeek baliteke erabili hodiak ikuskatzeko tresnak, hala nola kanalizazio kamerak. Hodiaren egoera goiz berrestea da erdiko tiradaren geldialdiak eta kableen kalteak ekiditeko modurik errazenetako bat.

Zer da "lerro pilotua" eta zergatik da garrantzitsua?

Pilotu lerroa hodi baten bidez jartzen den hasierako lerro arina da sokak tiratzeko eta, azkenean, kablea bera egiteko bidea ezartzeko. Ondo ezarria pilotu-lerroak instalazioaren ziurgabetasuna murrizten du, etapakako pull-ups indarra ematen du eta azken kablearen tiraketa kontrolatuta eta aurreikusten laguntzen du.

Nola murriz dezaket kablea bihurritzeko edo "kortxoa tiratzeko" arriskua tiratzean?

Bihurketa-arriskua murrizten da konektore birakariak erabiliz, tiratzeko soka lerrokatuta mantenduz, ordainketa behar bezala kudeatuz eta sokaren biraketa saihestuz. Tiraketa kontrolatua abiadurak ere garrantzia du. Bihurritzeari jaramonik egiten ez bazaio, barneko estresa eta epe luzerako errendimendu-arazo potentzialak eragin ditzake.

Lurpeko kableak instalatzeko zein tresna axola gehien distantzia luzeko tiraketetarako?

Distantzia luzeko lanetarako, oinarrizko sistemak tamaina egokiko karanoa, tentsioaren monitorizazioa kalibratua, kalitate handiko tiraka-soka, helduleku eta biraka zuzenak ditu. eta marruskadura kudeatzeko tresnak, hala nola arrabolak eta lubrifikatzaileak. Proiektu askok ibilbideak planifikatzeko praktiken eta etapakako tiraketetatik ere etekina ateratzen dute zamak segurtasun-mugetan mantentzeko.

Zer dokumentazio eman beharko luke erreminta hornitzaile ospetsu batek?

Bilatu zehaztapen argiak (karga nominalak, materialak, dimentsioak), funtzionamendu-argibideak, mantentze-lanak eta kalitatea bermatzeko informazioa. Hala nola, fabrikatzaileakNingbo Lingkai Electric Power Equipment Co., Ltd.normalean, kontratistak ekipoak modu arduratsuan hautatzen eta erabiltzen laguntzen dien dokumentazio teknikoarekin tresnak onartzen dituzte, gardentasunerako eta espezializaziorako EEATren itxaropenekin ondo bat egiten duena.

Nola mantentzen ditut lurpeko kableak instalatzeko tresnak bizitza luzatzeko?

Oinarrizko mantentze-lanak honako hauek dira: erabili ondoren garbitzea (bereziki lubrifikatzaileen hondakinak), arrabolak biraketa leunak egiaztatzea, heldulekuak hautsitako hariak ikuskatzea, karanoa egiaztatzea. osagaiak eta balazta-sistemak, eta tresnak lehorrean gordetzea, korrosioa saihesteko. Ohiko ikuskapenek karga handiko eragiketetan hutsegite arriskua ere murrizten dute.

Posible al da tiratzeko sokak eta heldulekuak modu seguruan berrerabili?

Askotan bai, baina ikuskapenaren ondoren bakarrik. Sokak urradura, atal berdinduak, kutsadura edo zuntz hautsirik dauden egiaztatu behar dira. Heldulekuak kaltetuta dauden ikuskatu behar dira eta doikuntzaren zehaztasuna. Berrerabilpen-politikek fabrikatzaileen gidaliburuak eta laneko segurtasun-protokoloak jarraitu behar dituzte, batez ere tentsio handiagoko edo astunagoak diren kableak tiratzerakoan.

Ondorioa eta hurrengo urratsak

Lurpeko kableak instalatzeko tresnak ezinbestekoak dira azpiegitura proiektu modernoetarako, eraginkortasuna, segurtasuna eta epe luzerako fidagarritasuna eragiten dutenak. Tresna eta bazkide egokiak aukeratzeak arrisku operatiboa nabarmen murrizten du.

Lurpeko kable proiektuetarako ekipoak ebaluatzen ari bazara edo neurrira egindako orientazio teknikoa behar baduzu,jarri gurekin harremanetanbenetako instalazio-baldintzetarako diseinatutako irtenbideak eztabaidatzeko.
